Materijali za CNC obradu

Izbor materijala kao ključ uspešne proizvodnje

Izbor odgovarajućeg materijala predstavlja jedan od najvažnijih koraka u CNC proizvodnji. Mehaničke osobine, tvrdoća, otpornost na habanje i koroziju direktno utiču na kvalitet projektovanog dela, njegovu funkcionalnost i dugovečnost sklopa u kome se koristi.

Sa druge strane, vrsta materijala značajno utiče i na sam proces CNC obrade. U zavisnosti od materijala potrebno je pravilno odabrati rezni alat, brzinu rezanja, posmak, dubinu obrade, strategiju obrade i zahteve u pogledu završne površine.

Pravilan izbor materijala zato ne utiče samo na karakteristike gotovog proizvoda, već i naefikasnost proizvodnje, vreme obrade, potrošnju alata i ukupnu cenu izrade. Greške napravljene u fazi projektovanja mogu kasnije značajno otežati ili poskupeti proizvodni proces.

Zbog toga izbor materijala treba posmatrati zajedno sa konstrukcijom dela, njegovom namenom i tehnologijom kojom će biti proizveden. U projektima gde je potrebno uskladiti konstrukciju sa mogućnostima proizvodnje, dodatnu ulogu ima i pravilna CAD/CAM priprema za CNC obradu.

Najčešće korišćeni materijali za CNC obradu

U CNC mašinskoj obradi koristi se veliki broj metala, legura i tehničkih plastika. Među najčešćim materijalima su aluminijum, čelik, nerđajući čelik – INOX, mesing, bakar, titanijum, kao i tehničke plastike poput POM-a, PA, PEEK-a i PTFE-a.

Svaki od ovih materijala ima različite mehaničke i tehnološke karakteristike, zbog čega zahteva odgovarajući pristup obradi.

Aluminijum

Aluminijum i njegove legure veoma su zastupljeni u CNC proizvodnji zbog male mase, dobre obradivosti i otpornosti na koroziju. Koriste se za različite mašinske elemente, kućišta, nosače, komponente proizvodnih sistema, prototipove i delove kod kojih je poželjna kombinacija male mase i dobre mehaničke stabilnosti.

Aluminijum se uspešno obrađuje CNC struganjem i glodanjem, ali izbor parametara i alata zavisi od konkretne legure, geometrije dela i zahtevanog kvaliteta površine. Kod složenijih delova optimizovana putanja alata može značajno uticati na vreme izrade i kvalitet završne obrade.

Čelik

Čelik predstavlja jednu od osnovnih grupa materijala u mašinskoj industriji. Različite vrste konstrukcionih, alatnih i legiranih čelika omogućavaju izbor materijala prema zahtevanoj čvrstoći, tvrdoći, otpornosti na habanje i uslovima u kojima će gotova komponenta raditi.

Obrada čelika na CNC strugu i CNC glodalici zahteva pravilno usklađivanje brzine rezanja, posmaka, dubine obrade i geometrije alata. Karakteristike obrade mogu značajno da se razlikuju u zavisnosti od vrste čelika i njegovog termičkog stanja.

Nerđajući čelik – INOX

Nerđajući čelici koriste se kada su potrebni otpornost na koroziju, trajnost, higijenska svojstva ili otpornost na određene agresivne radne sredine. Zbog toga imaju široku primenu u prehrambenoj industriji, procesnoj opremi, medicinskim aplikacijama i različitim industrijskim sistemima.

U poređenju sa mnogim konstrukcionim čelicima, INOX je po pravilu zahtevniji za mašinsku obradu. Veća žilavost materijala može dovesti do povećanog habanja alata, zbog čega su izbor reznog alata, parametara i strategije obrade od posebnog značaja. Pravilno podešen proces ipak omogućava veoma preciznu obradu i visok kvalitet završne površine.

Mesing i bakar

Mesing se odlikuje dobrom obradivošću i koristi se za izradu preciznih mašinskih elemenata, priključaka, čaura, kućišta, komponenti ventila i drugih delova kod kojih su važni dimenziona preciznost i kvalitet površine.

Bakar se koristi u aplikacijama gde su važni električna i toplotna provodljivost. Njegove osobine zahtevaju odgovarajući izbor alata i parametara kako bi se održala stabilnost procesa i postigla zahtevana geometrija dela.

Titanijum

Titanijum i njegove legure koriste se u zahtevnim aplikacijama zahvaljujući visokom odnosu čvrstoće i mase, otpornosti na koroziju i dobrim karakteristikama u specifičnim radnim uslovima.

Istovremeno, titanijum spada u zahtevnije materijale za CNC obradu. Proces zahteva dobru kontrolu temperature, odgovarajuću strategiju rezanja i pravilno odabrane alate kako bi se obezbedila stabilna obrada i ograničilo habanje reznog alata.

Tehničke plastike

Tehničke plastike, kao što su POM, PA, PEEK i PTFE, koriste se kada su potrebne mala masa, električna izolacija, nisko trenje ili određena hemijska svojstva.
Česte su u konstrukciji mašina, automatizaciji, elektronici, robotici i drugim oblastima u kojima se prepliću mašinski i elektronski sistemi.

Iako na prvi pogled mogu delovati jednostavnije za obradu jer manje opterećuju rezni alat, tehničke plastike imaju svoje specifične izazove. Evakuacija strugotine može biti problem kod glodanja i bušenja, dok su pojedine plastike osetljive na temperaturu i mogu biti sklone promeni dimenzija nakon obrade.

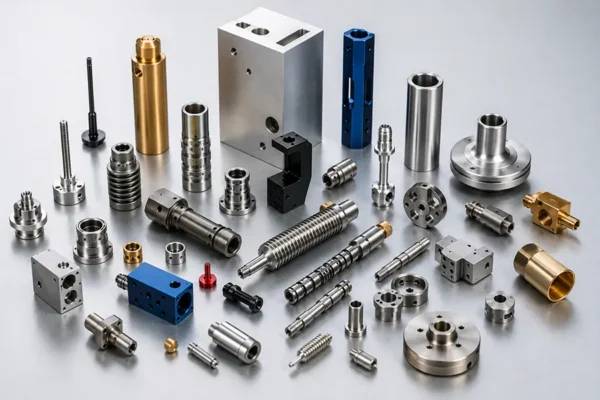

Precizno izrađeni CNC delovi od različitih metala i legura.

Parametri CNC obrade i kvalitet

Svaki materijal zahteva odgovarajuću brzinu rezanja, posmak, dubinu obrade, geometriju alata i strategiju obrade. Nepravilno odabrani parametri mogu dovesti do pregrevanja, ubrzanog habanja alata, pojave vibracija ili lošeg kvaliteta završne površine.

Savremene CNC mašine omogućavaju visoku ponovljivost i preciznu kontrolu procesa, ali konačan rezultat zavisi od pravilne kombinacije materijala, alata, tehnologije i načina stezanja radnog komada.

Razlike među materijalima mogu biti veoma velike. Dok se određene vrste čelika obrađuju relativno predvidljivo, kod nerđajućih čelika zbog njihove žilavostin obrada postaje zahtevnija i može dovesti do povećane potrošnje alata.

Pravilnim izborom strategije i savremenih metoda obrade mogu se postići odlični rezultati i kod zahtevnijih materijala. Tehnologije poput trohoidalnog glodanja, optimizovanih putanja alata i pravilno definisanih režima struganja omogućavaju efikasniju obradu, bolje korišćenje alata i kraće vreme proizvodnje.

Dimenziona tačnost i kvalitet gotovog dela proveravaju se odgovarajućim metodama merenja i kontrole. Više o načinu na koji proveravamo izrađene komponente možete pogledati na stranici
Merenje i kontrola kvaliteta.

Izbor tehnologije obrade prema materijalu

Materijal sam po sebi ne određuje samo izbor alata i parametara. Geometrija dela, zahtevane tolerancije, broj komada i pristupačnost pojedinih površina određuju i koja će tehnologija CNC obrade biti najefikasnija.

CNC struganje

CNC struganje koristi se prvenstveno za rotaciono simetrične delove kao što su osovine, čaure, prstenovi, navoji, cilindrični elementi i druge komponente kod kojih se obrada izvodi rotacijom radnog komada.

Čelik, aluminijum, INOX, mesing i brojni drugi materijali mogu se obrađivati struganjem, uz izbor odgovarajućih parametara za svaki konkretan materijal.

Pogledajte uslugu CNC struganja

CNC glodanje

CNC glodanje omogućava izradu ravnih i profilisanih površina, džepova, otvora, žlebova i složenih prostornih geometrija. Kod aluminijuma, čelika, INOX-a i drugih materijala strategija glodanja prilagođava se karakteristikama materijala, geometriji dela i potrebnom kvalitetu površine.

Savremene strategije obrade posebno su značajne kod zahtevnijih materijala i kompleksnijih delova, gde optimizacija putanje alata može smanjiti opterećenje alata i vreme obrade.

Pogledajte uslugu CNC glodanja

CNC erodiranje

Kod geometrija i materijala kod kojih klasična obrada rezanjem nije optimalno rešenje, može se koristiti elektroerozivna obrada. CNC erodiranje omogućava obradu električno provodnih materijala i izradu preciznih geometrija koje mogu biti zahtevne ili nepraktične za izradu konvencionalnim rezanjem.

Pogledajte uslugu CNC erodiranja

Izbor materijala prema nameni dela

Pravilan materijal bira se prema funkciji koju će komponenta imati u gotovom sklopu. Pored same mogućnosti CNC obrade, potrebno je uzeti u obzir mehaničko opterećenje, radnu temperaturu, prisustvo vlage ili hemikalija, zahtevanu masu, otpornost na habanje, trenje i druge uslove eksploatacije.

Kod jednog projekta prioritet može biti mala masa, zbog čega aluminijum predstavlja logičan izbor. Kod drugog su važnije čvrstoća i otpornost na mehaničko opterećenje, pa se biraju odgovarajuće vrste čelika. Za rad u korozivnoj sredini može biti potreban INOX, dok tehničke plastike imaju prednost tamo gde su važni mala masa, električna izolacija ili nizak koeficijent trenja.

Zato izbor materijala ne treba posmatrati izolovano od konstrukcije i proizvodnog procesa. Kada deo treba izraditi prema postojećoj tehničkoj dokumentaciji, izbor materijala i tehnologije usklađujemo sa zahtevima crteža i funkcijom komponente.

Izrada delova po tehničkom crtežu

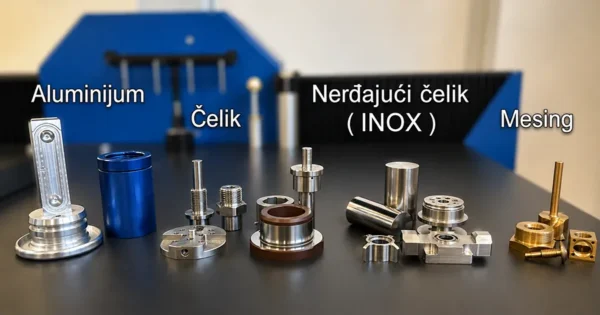

CNC delovi izrađeni od aluminijuma, čelika, nerđajućeg čelika i mesinga.

Prava kombinacija za svaki projekat

Bez obzira da li je reč o izradi prototipa, pojedinačnog dela ili serijskoj proizvodnji, izbor materijala treba prilagoditi funkciji gotovog proizvoda, radnom okruženju, zahtevanoj preciznosti i budžetu projekta.

Dobro razumevanje karakteristika materijala i njihovog ponašanja tokom CNC obrade omogućava pouzdaniju proizvodnju, veću trajnost komponenti i stabilan kvalitet tokom celog proizvodnog procesa.

Kod projekata koji od prototipa prelaze u ponovljivu ili serijsku izradu, posebno je važno uskladiti materijal, tehnologiju obrade, vreme ciklusa i kontrolu kvaliteta. Više o takvom procesu možete pogledati na stranici Prototipi i serijska proizvodnja.
