Mašinski park

Mašinski park za preciznu CNC obradu metala

Kombinacija savremenih CNC mašina, stabilnih proizvodnih procesa i kontrole kvaliteta omogućava izradu preciznih metalnih delova za različite industrijske primene.

U okviru proizvodnje koristimo CNC obradne centre renomiranih proizvođača kao što su HAAS, DMG MORI i Mitsubishi Electric. Ove mašine omogućavaju visok nivo tačnosti, stabilnu ponovljivost i pouzdanu izradu delova od različitih materijala (aluminijum, čelik, inox, titanijum, mesing, legure, plastike…)

Naš mašinski park pokriva kompletan proces CNC obrade, uključujući CNC struganje, CNC glodanje, EDM erodiranje i precizno merenje i kontrolu kvaliteta. Takva kombinacija tehnologija omogućava izradu kompleksnih komponenti – od pojedinačnih prototipova do  serijske proizvodnje.

Zahvaljujući modernoj opremi i optimizovanim proizvodnim procesima moguće je obraditi širok spektar geometrija i materijala uz visoku preciznost, efikasnost i pouzdan kvalitet završnog proizvoda.

CNC struganje – mašine i kapaciteti

Pogledajte uslugu CNC struganje

CNC struganje je proces precizne mašinske obrade metala koji se koristi za izradu cilindričnih delova. Zahvaljujući kompjuterski upravljanim strugovima, obezbeđuje se stabilna i ponovljiva proizvodnja komponenti sa visokim nivoom tačnosti i uskim tolerancijama.

Strugovi sa kojima raspolažemo imaju mogućnost kako struganja, tako i glodanja po C i Y osi. Takozvani pogonjeni alati omogućavaju razne glodačke i bušačke operacije, koje u kombinaciji sa struganjem otvaraju mogućnosti efikasne izrade veoma složenih delova.

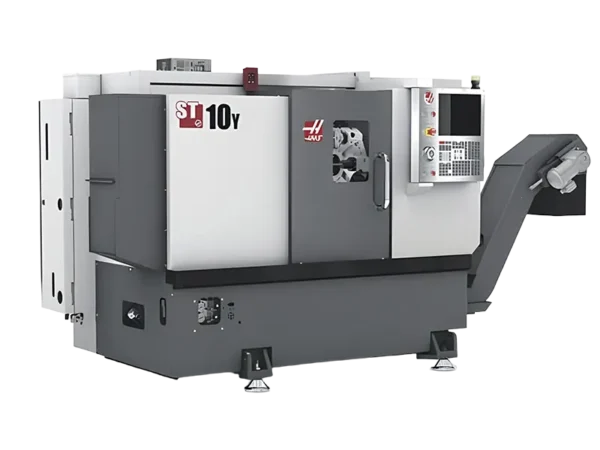

CNC strug HAAS ST-10Y

Tehničke karakteristike:

Chuck size	165 mm
Max cutting diameter	279 mm
Max cutting length	406 mm
Bar capacity	44 mm
Rapids on X	12.0 m/min
Rapids on Y	12.0 m/min
Rapids on Z	30.5 m/min
Max part diameter	419 mm

HAAS ST-10Y CNC strug za preciznu obradu rotacionih metalnih delova

HAAS ST-10Y je kompaktan CNC strug pogodan za preciznu obradu manjih i srednjih cilindrincih delova. Pored osnovnih funkcija struganja, ovaj strug poseduje i mogućnosti obrade pomoću pogonjenih alata. Odlikuje se velikom brzinom i visokom preciznošću, te je pogodan za male i srednje serije delova. Y-osa, u kombinaciji sa pogonjenim alatima, omogućava široku primenu i obradu složenijih delova.

CNC strug HAAS ST-20SSY

Tehničke karakteristike:

Chuck size	210 mm
Max cutting diameter	254 mm
Max cutting length	533 mm
Bar capacity	51 mm
Rapids on X	12.0 m/min
Rapids on Y	12.0 m/min
Rapids on Z	30.5 m/min
Max part diameter	254 mm

HAAS ST-20SSY CNC strug za preciznu serijsku obradu metalnih delova

HAAS ST-20SSY omogućava stabilnu obradu delova srednje veličine uz odličan balans brzine, kapaciteta i preciznosti. Pored osnovnih funkcija struganja, ovaj strug omogućava i radijalno i aksijalno bušenje, kao i obradu duž Y-ose. Dvanaest pogonjenih i dvanaest statičkih alata na revolveru pružaju velike mogućnosti obrade u jednom stezanju. Prednosti ove strugarske mašine su velika brzina, visoka preciznost i odlična ponovljivost.

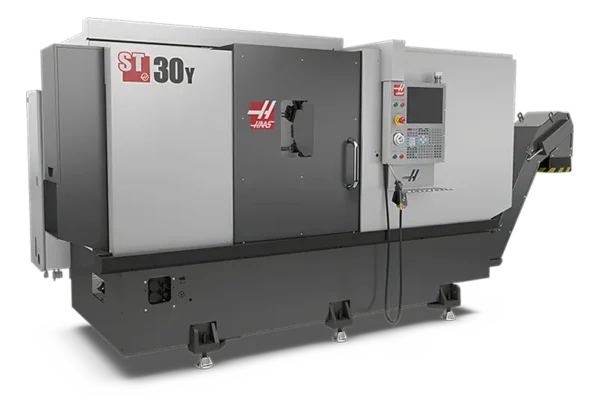

CNC strug HAAS ST-30Y

Tehničke karakteristike:

Chuck size	254 mm
Max cutting diameter	349 mm
Max cutting length	826 mm
Bar capacity	76 mm
Rapids on X	12.0 m/min
Rapids on Y	12.0 m/min
Rapids on Z	24.0 m/min

HAAS ST-30Y CNC strug za obradu većih i dužih rotacionih delova

HAAS ST-30Y ima srednje velike gabarite, ali nudi prostran radni prostor i proširen kapacitet CNC struganja za veće obratke i duže delove. Veći radni opseg i povećan prolaz kroz vreteno čine ga pogodnim za zahtevnije industrijske komponente i stabilnu proizvodnju većih serija. Zahvaljujući dodatnoj Y-osi i pogonjenim alatima, omogućene su operacije glodanja, bušenja i narezivanja navoja, čime se značajno povećava ukupni kapacitet i fleksibilnost mašine.

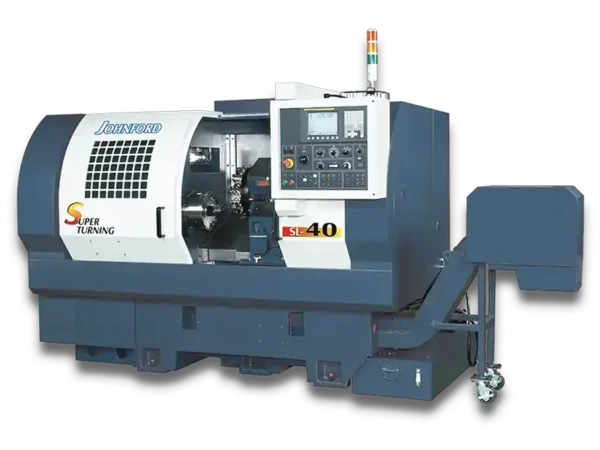

CNC strug JOHN FORD SL-40

Tehničke karakteristike:

Maksimalni prečnik koji se može stegnuti	Ø580 mm
Maksimalni prečnik obrade struganjem	Ø450 mm
Maksimalni prečnik šipke kroz vreteno	Ø76.5 mm
Maksimalna brzina vretena	4000 RPM
Broj alata na revolveru	12
Hod alata po Z osi	600 mm
Hod alata po X osi	240 mm
Brzina brzog pomeranja	20 m/min

JOHN FORD SL-40 CNC strug za obradu većih rotacionih metalnih delova

CNC glodanje – obradni centri

Pogledajte uslugu CNC glodanje

CNC glodanje predstavlja metodu mašinske obrade metala namenjenu izradi složenih i visoko preciznih delova. Zahvaljujući koordinatnom kretanju alata i kompjuterskoj kontroli, moguće je proizvesti geometrijski zahtevne komponente sa minimalnim tolerancijama. Naši obradni centri pokrivaju 3-osnu i 5-osnu obradu za prototipove, male i srednje serije i zahtevne industrijske komponente.

Kombinacija HAAS i DMG MORI mašina omogućava obradu različitih dimenzija komada, visoke brzine vretena i stabilnu proizvodnju u širokom spektru materijala. Ovakva postavka obezbeđuje fleksibilnost i pouzdan kvalitet obrade.

CNC glodalica HAAS VM2

Tehničke karakteristike:

Travels on X-Axis	762 mm
Travels on Y-Axis	508 mm
Travels on Z-Axis	508 mm
Spindle nose to table (max)	610 mm
Spindle nose to table (min)	102 mm
Max. weight on table	1361 kg
Max speed	12000 RPM

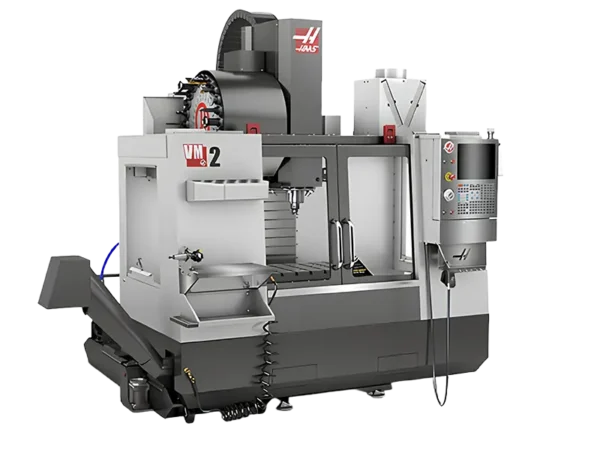

HAAS VM2 obradni centar za precizno CNC glodanje metalnih delova

HAAS VM2 je vertikalni obradni centar pogodan za precizno CNC glodanje delova srednjih dimenzija. Ova glodalica je dizajnirana za izradu kalupa i alata za brizganje plastike, pri čemu zadržava visoku preciznost i tokom dužih ciklusa obrade. Ističe se velikom brzinom, odličnom povezivošću i izuzetnom tačnošću. Dobar je izbor za stabilnu proizvodnju komponenti koje zahtevaju pouzdanu tačnost i kvalitetnu završnu obradu.

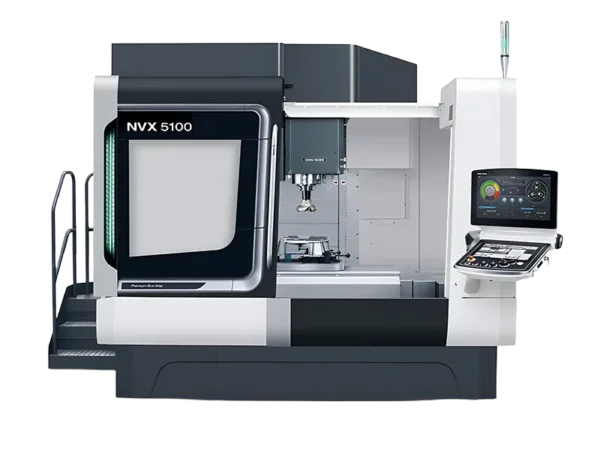

CNC glodalica DMG MORI NVX 5100

Tehničke karakteristike:

Max. X travels	1050 mm
Max. Y travels	530 mm
Max. Z travels	510 mm
Max. table load	1200 kg
Table length	1350 mm
Table width	600 mm
Max. workpiece height	510 mm
Standard speed	15000 rpm
Max. speed (option)	20000 rpm
Drive power rating	26 kW (AC)
Torque	327 Nm
Tool magazine capacity	30
Max. tool capacity	90
Rapid traverse X/Y/Z	30 m/min

DMG MORI NVX 5100 za precizno CNC glodanje i zahtevne industrijske komponente

DMG MORI NVX 5100 je visoko precizan obradni centar namenjen zahtevnoj CNC obradi metala. Veliki radni prostor, snažno vreteno i visok kapacitet alata omogućavaju efikasnu izradu složenih delova i stabilnu serijsku proizvodnju.

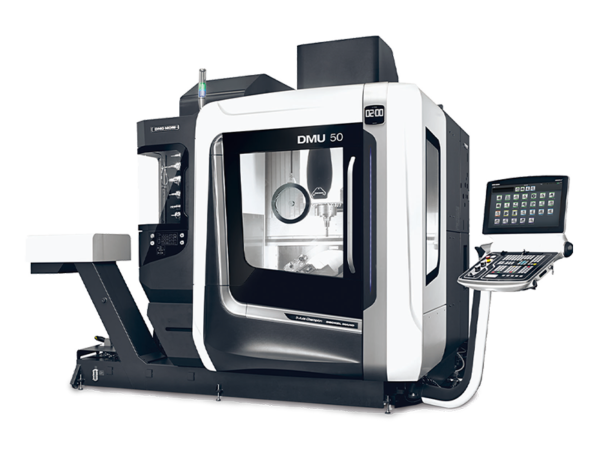

5-osni obradni centar DMG DMU 50 EVO LINE

Tehničke karakteristike:

Max. X travels	650 mm
Max. Y travels	520 mm
Max. Z travels	475 mm
Max. workpiece diameter	630 mm
Max. workpiece height	600 mm
Max. table load	300 kg
Table diameter	630 mm
Tool magazine	120 alata

DMG DMU 50 EVO LINE za 5-osno CNC glodanje i kompleksne geometrije

DMG DMU 50 EVO LINE je glodalica japanskog proizvođača Mori Seiki. Njena izuzetna preciznost i čvrstina svrstavaju je među najbolje mašine na svetu.

Klizne vođice sa sistemom podmazivanja, u kombinaciji sa mernim šipkama, garantuju pozicioniranje sa tačnošću od 4 μm.

Petoosni sto japanskog proizvođača Nikken omogućava istovremenu obradu malih i srednjih delova.

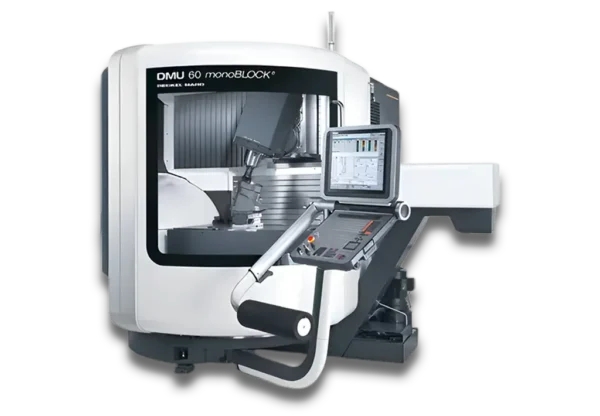

5-osni obradni centar DMG DMU 60 monoBLOCK

Tehničke karakteristike:

X-axis movement	730 mm
Y-axis movement	560 mm
Z-axis movement	560 mm
C axis rotary table	Ø600 mm
B axis rotation	-30° / +120°
Table clamping surface	1000 × 600 mm
Total power required	34 kVA
Machine weight	6500 kg
Max spindle speed	12000 RPM

DMG DMU 60 monoBLOCK za napredno 5-osno CNC glodanje metalnih delova

CNC erodiranje (EDM)

Pogledajte uslugu CNC erodiranje

CNC erodiranje, odnosno EDM obrada, omogućava preciznu obradu tvrdih materijala i složenih kontura koje je teško ili neekonomično postići klasičnim mehaničkim putem. Ova tehnologija je posebno pogodna za alatničarstvo, fine profile i komponente sa visokim zahtevima za tačnost.

U okviru mašinskog parka koristimo wire EDM opremu koja obezbeđuje stabilan proces, precizne rezove i kontrolisanu obradu delova manjih i srednjih dimenzija.

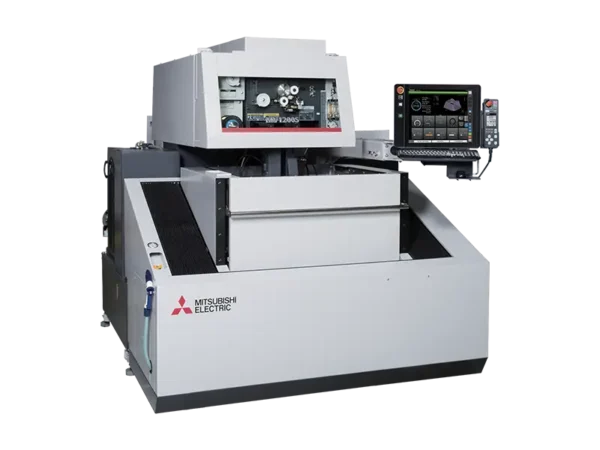

Mitsubishi EDM MV1200-S M800

Tehničke karakteristike:

Travels on X-Axis	400 mm
Travels on Y-Axis	300 mm
Travels on Z-Axis	220 mm
Taper angle / workpiece height	15° / 200 mm
Taper angle / workpiece height	30° / 87 mm
Wire diameter	0.1 – 0.3 mm
Wire spool capacity	10 kg
Automatic wire threader	Da
Wire chopper	Da
Temperature control / dielectric cooling	Da

Mitsubishi MV1200-S M800 wire EDM mašina za precizno CNC erodiranje

Merenje i kontrola kvaliteta

Pogledajte uslugu merenja i kontrole kvaliteta

Merenje i kontrola kvaliteta predstavljaju sastavni deo precizne CNC proizvodnje. Provera dimenzija, tolerancija i usklađenosti sa tehničkom dokumentacijom omogućava pouzdan kvalitet gotovih delova i stabilnu ponovljivost u serijskoj proizvodnji.

U okviru mašinskog parka koristimo koordinatnu mernu mašinu (CMM) za precizno merenje delova i verifikaciju kritičnih dimenzija u skladu sa zahtevima projekta.

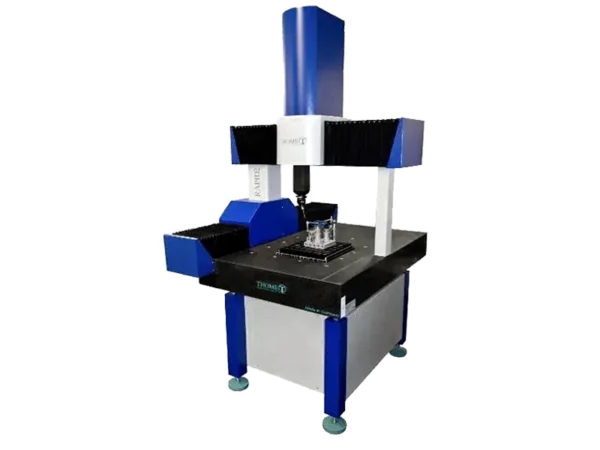

THOME PRECISION – RAPID CMM

Tehničke karakteristike:

Measuring area X-Axis	600 / 700 / 800 / 900 mm
Measuring area Y-Axis	500 mm
Measuring area Z-Axis	400 mm
Working height	850 mm
Overall length	1360 / 1460 / 1560 / 1660 mm
Overall width	1035 mm
Overall height	2235 mm
MPEE	2.2 + (L/350) μm
MPEP	2.5 μm
Resolution	0.0005 mm
Speed	0 to 80 / up to 300-530 mm/s
Acceleration	1400 / 2000 mm/s²
Weight	550 / 600 / 800 / 950 kg
Max. weight of workpieces	450 / 480 / 500 / 550 kg
Power input	500 W
Operational voltage	110/220 V, 50/60 Hz
Operating temperature	20°C ±2°C
Air consumption	25 l/min

THOME PRECISION RAPID CMM za precizno merenje i kontrolu kvaliteta gotovih delova

Proizvodni kapaciteti i mogućnosti

Naš mašinski park omogućava preciznu CNC obradu metala kroz povezane procese CNC struganja, CNC glodanja, EDM erodiranja i kontrole kvaliteta. Takva organizacija proizvodnje omogućava efikasnu izradu jednostavnih i složenih metalnih delova za različite industrijske primene.

Kapaciteti proizvodnje prilagođeni su izradi prototipova, malih serija i stabilne serijske proizvodnje. Savremene CNC mašine i merna oprema omogućavaju visoku ponovljivost, pouzdanu kontrolu tolerancija i kvalitet gotovih komponenti u skladu sa tehničkom dokumentacijom.
